HJ-XLS 螺旋输灰机 |
产品概况 |
螺旋输灰机是火力发电厂除灰系统连续输送粉煤灰的主要设备,根据其工作原理,还可用子水泥、砾石、粮食等物料输送。本厂产螺旋输灰机有干式湿式二种,湿式螺旋输灰机的喷水量可在工作运行中随时调节,供水压力设计为0.4~0.8MPa输灰机身分段制造,机罩密封严密,运行时能在不同位置上卸载,机身长度可在5~70M间选择,超过40M长度的输灰机宜用双端传动结构,工作温度允许200℃。 |

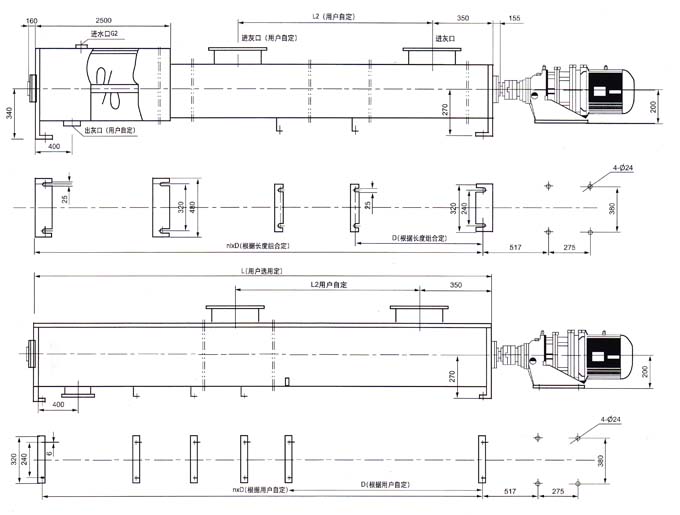

湿式 |
|
外形连接尺寸 |
|
干式 |
|
外形连接尺寸(mm) |
项目 |
螺旋机螺旋直径 |
H |
L1 |
L3 |
E |
F |
b |
XLS-200 |
200 |
180 |
300 |
300 |
140 |
200 |
16 |
XLS-300 |
300 |
270 |
350 |
350 |
240 |
320 |
20 |
XLS-400 |
400 |
340 |
400 |
400 |
320 |
400 |
25 |
XLS-500 |
500 |
400 |
500 |
500 |
400 |
500 |
25 |
|
电动安装尺寸 |
机号 |
A |
B |
h |
C |
n-φ |
3 |
370 |
150 |
160 |
483 |
4-φ19 |
4 |
380 |
275 |
200 |
517 |
4-φ24 |
5 |
480 |
380 |
250 |
547 |
4-8 |
|
|
|
