| 关闭挡板风门 | 关闭档板风门用于电厂烟风管路中作截流工质之用，具有全开与全关两个功能，使系统某一管路工质全部流通或关断，起闭转动灵活，驱动力矩小，有较高的严密性和能承受较大的工作压力与工作温度。
风门启闭角度90°，启闭时间小于或等于45秒。用户在选用关闭档板风门时，应注意以下事项：
1、关闭档板风门规格中的宽或长是指风门框架的内边架的内边尺寸。宽度是与档板垂直方向的尺寸。
2、根据与风门相接管道的内边尺寸，选择风门规格中相同或相同的规格，单边允许的错位是50mm。
3、风门在管路布置中，应保持档板轴在水平位置。
4、对系列中未包括的规格，根据用户要求，可进行特殊设计。
5、驱动力矩与装置。
为风门正常运行，驱动力矩与驱动装置的选择由用户提供风门的工作压力与温度参数值后在风门设计时确定，关闭档板风门的驱动方式可选手动、气动和电动三种，本系列设计的风门采用电动驱动装置。在90°方位旋转全开与全关，按档板转动的方向顺时针方向为“开”，逆时针方向为“关”。电动装置具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调整、检修时用。电动装置按输出转矩大小可分为50、100、200、400、600、800、1000、1200、1600、2000、2500、4000、5000、6000、10000N·m等十五档规格供选用。
6、风门订货时，应提出使用工况参数。
① 工作压力（P）KPa。
② 工作温度（t）℃
③ 工作介质
④ 风门在管路中的用途及位置。
关闭档板风门现已形成系列规格，为方便用户选用，规格列表如下。
７、供货范围。
风门本体及驱动装置。
8、附图

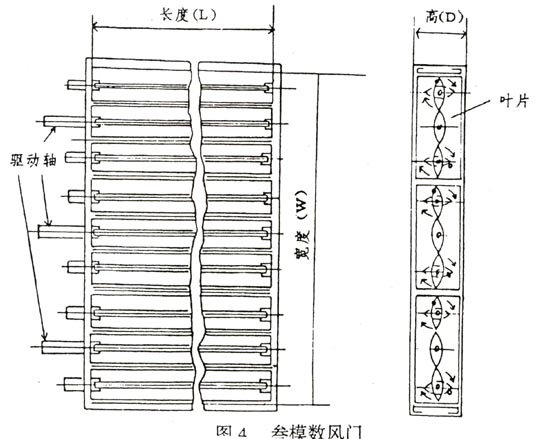

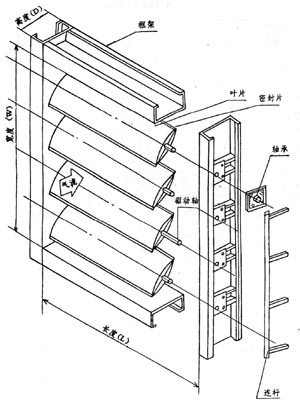

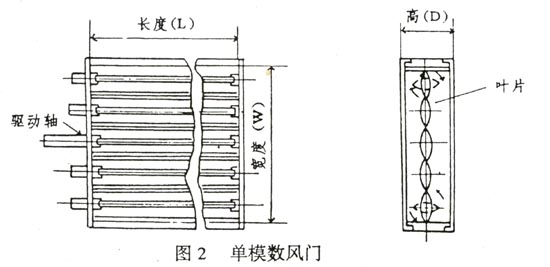

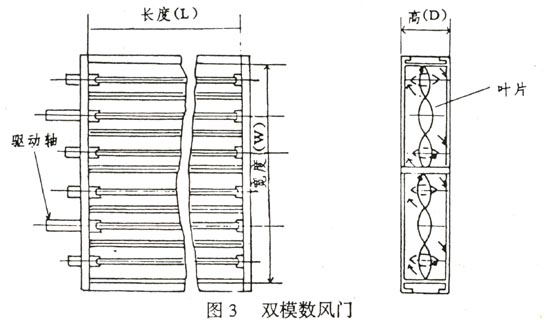

关闭档板结构简图
|
|
|
|
|
|
|
|
|
