轴向型粗粉分离器平台、扶梯、支座
轴向型粗粉分离器扶梯、平台、支座，由本公司设计制造。
1、 计算荷载中包括分离器、平台和支座重量、平台承重（400kg/m2）连接的煤粉管重、分离器和管道的保温重、防雨罩重。分离器内部锥体充满3/4煤粉和下部锥体充满煤粉的的重量、以及750N/ m2雪载、600N/ m2风载。
2、 支座考虑8度地震的水平推力。
3、 考虑露天布置的要求以及分离顶部增设雨罩的荷量11000N。
4、 每个支座承受的荷载，重直为173363N，水平为22987N。
5、 支座的水泥支墩表面，应在同一水平面上。
6、 上部平台框架与粗粉分离器顶板焊接后，先将保温做好，再铺设栅格板。
7、 钢斜梯的设置，可根据具体工程设计的需要布置在下部平台的任一直边的中间位置。
8、 土建开孔预埋可参照表1、表2中的系列尺寸确定。
9、 蒸汽灭火的接管开孔可根据本体尺寸进行。
10、 基准标高由具体工程根据安装地点确定，设置在屋面时应注意屋面坡度影响。
11、 轴向型粗粉分离器平台、扶梯、支座的选用方法。
A、 轴向型粗粉分离器平台、扶梯、支座是轴向型粗粉分离器配套生产的，订货时分别订购。在选用时，只要注明所选用轴向多通道粗粉分离器及轴向型粗粉分离器的筒体直径，相应查取表中尺寸即可。
B、 本公司生产的轴向多通道粗粉分离器及轴向型粗粉分离器平台、扶梯、支座。只适适用本公司生产的轴向多通道粗粉分离器及轴向型粗粉分离器，它已形成系列，在允许承载范围内，不必重新计算。
C、 如设计单位和用户单独选用轴向多通道粗粉分离器或轴向型粗粉分离器，本公司不提供相应平台、扶梯、支座的有关参数。
12、 安装及有关说明
A、 安装工作应遵守钢结构工程施工及验收规范（GBJ205-83）和电力建设施工及验收技术规范（SDJ51-82）
B、 安装工作必须根据本公司提供的安总图和连接详图进行。如需修改，必须取得本公司同意，并签署设计更改文件。
C、 安装单位在施工前，应按安装总图和连接详图的要求编制工艺要求和施工方案，确保结构的稳定性和不会导致性的变形。
D、 按安装说明书进行工作。

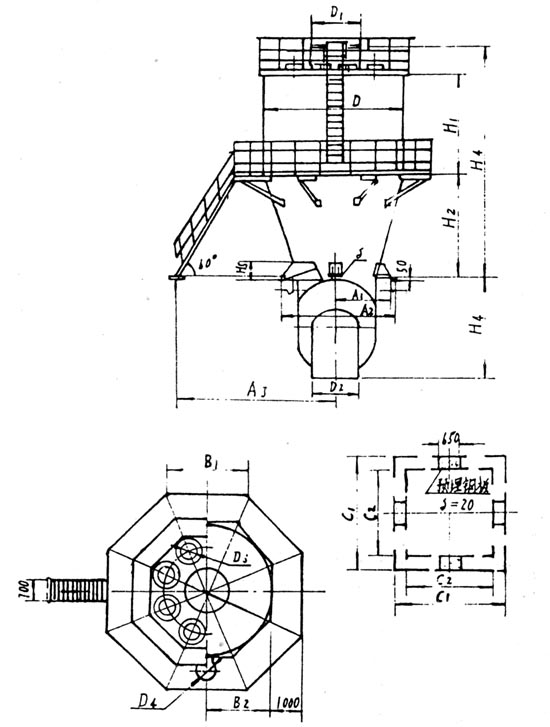

（3） 多通道粗粉分离器与轴向型粗粉分离器平台、扶梯、支座示意图

（4） 多通道粗粉分离器及轴向型粗粉分离器供货须知
A、 供应分离器本体，包括防爆门，入孔门等。
B、 配套供应平台、扶梯、支座、防雨罩。（分离器本体订货价不包括平台、扶梯、支座、防雨罩）。
C、 分离器进出口未考虑管通膨胀的补偿器。
D、 分离器顶板上开有ф42mm的灭火管孔，供接蒸汽或CO2用。灭火蒸汽压力0.8～1.3MPa，CO2压力2MPa。
E、 由于运输条件限制直径2500毫米以上规格的粗粉分离器分件出厂，由电建公司在工地现场进行组装。
